2017年緊急維修高壓電機集電環，專業修復、制作賽力盟電動機集電環配件。

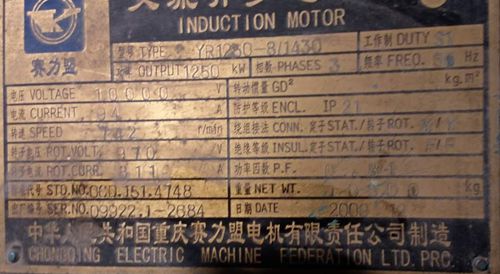

   一臺重慶賽力盟YR1250/1250KW的高壓電機，用戶使用6年后進行常規檢查、維護，拉運回廠進行維保。附電機銘牌：

一、故障描述

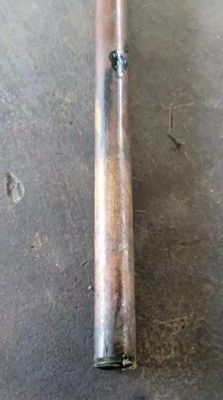

    電機解體過程中，需要拆卸集電環，發現集電環一相的導電桿斷裂，如下圖：

二、問題分析
    分析整個集電環的結構，導電桿是通過與集電環絲扣連接，再在集電環端面焊接，與里面集電環連接的導電桿經過外面的集電環，采用穿過絕緣管的方式，絕緣管內徑20mm,導電桿直徑17mm，導電桿與絕緣管之間的空隙沒有填充物。
可以判定該電機集電環導電桿的斷裂，主要是由于長期振動原因引起的。由于導電桿與絕緣管之間的空隙沒有填充物，電機運行過程中引起導電桿振動，可以看到斷裂的導電桿是最長的一根，振動幅度最大。
三、故障處理
    馬上制作了新的導電桿，與集電環端部絲扣連接，端面使用銀銅焊條焊接，同時在所有的導電桿與集電環間隙填滿絕緣材料，改變了今后由于振動引起導電桿斷裂的情況發生。
