重慶隔爆型電動機電氣故障及排除方法:

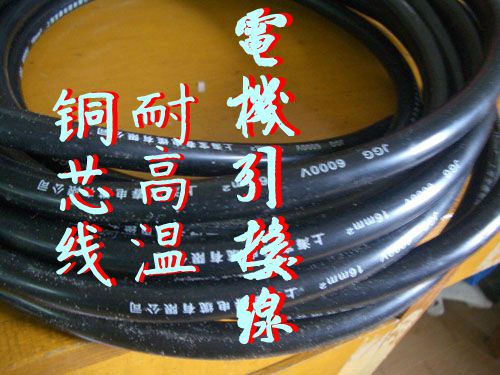

一、引接線 因電動機的電壓、功率、工作制及環境狀況相差很大,電機引接電纜線的電流密度(電密)可以在2~6A/mm2的范圍內選取。在電動機的制造或修理中電纜的規格不允許過多。因此難免出現以下情況:各別規格電纜中的電密偏高,若電動機的溫升也偏高,引線電纜處的散熱又差,則電纜的絕緣勢必要加速老化-絕緣層變硬,電氣強度下降,破壓故障也就隨之降臨。 防爆電機的電纜引線與接線端子焊在一起后,穿入接線盒中,再將接線盒裝到電動機機座上。電纜在電動機空腔內呈何狀態,觀察不到。 若引線在從繞組至接線端子的路徑中貼到機座的金屬部位上,且引線又拉得比較緊,發熱后金屬的棱角部分勢必要逐漸地堪入引線絕緣的外皮中,最后引起擊穿,這是引線故障的另一個原因。 排除這樣的故障的方法如下: 1)對于電密高、散熱差的電纜引線應予加粗; 2)在電動機引線通過的路徑上清除金屬的棱角。毛刺;引線不要拉得過緊; 3)引線外皮套上一層保護管; 4)電動機機座上的出線口處最好加一層橡膠保護套。 對于防止電纜擊穿的第2)、3)、4)項措施應至少具備一項。 二、接線端子 接線端子處的故障產生原因是: 1)接線時電纜芯線沒全部收到弓形墊圈內,使電氣間隙減小了; 2)接線盒內積有冷凝水; 3)昆蟲進入接線盒; 4)絕緣接線板表面有污垢,引起爬電短路。 處理辦法是: 1)接線后檢查實際電氣間隙,其值應不小于防爆規程的規定; 2)及時清理盒內的冷凝水、污垢; 3)進線口處的密封務必要測量好,達到防爆要求,符合IP54。 三、軸電流 軸電流是由于定子磁路不對稱,軸承絕緣失效所致,在定子鐵心采用扇形片的產品上表現比較明顯。 解決辦法是:修改設計,使磁路對稱,實測軸電壓應小于0.5V。若軸承絕緣失效,應予更換:軸承蓋與端蓋、固定螺絲及墊圈均要有完好的絕緣墊。

|
